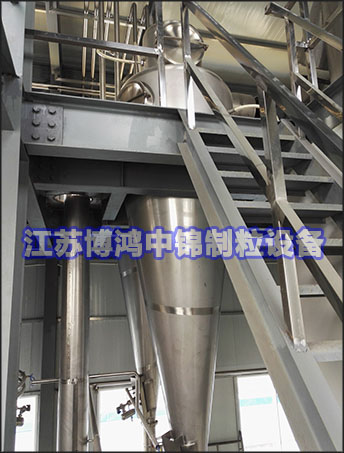

TPG系列调味料喷雾干燥机系统
  • 产品名称:TPG系列调味料喷雾干燥机系统
  • 产品关键词:磷酸铁锂喷|酶制剂喷雾|香精香料喷|金银花喷雾
  • 产品介绍:江苏博鸿磷酸铁锂喷雾干燥机系统包括进料泵、喷雾干燥机塔体、脉冲式布袋除尘器、换热器、空气加热器;干燥塔的顶部的中央热风进口处设有热风分配器和安装在热风配器中央且与进料泵连接的雾化器,布袋除尘器底部设有出料口,出料口设有卸料阀,换热器采用板式换热器,板式换热器具有尾气进口、尾气出口
  • 一、TPG系列调味料喷雾干燥机系统简介与组成

    调味料喷雾干燥机组该发明包括进料装置、干燥塔、风机、加热器、一级旋风分离器和水膜除尘器;干燥塔顶部的中央热风进口处设有热风分配器和安装在热风配器中央且与进料装置连接的雾化器,干燥塔顶部设有具有蜗壳状风道的风道盘,风道盘的进口与加热器的输出管道连接,风道盘的出口与热风分配器的进口连接;干燥塔塔身内近顶部设有夹套,夹套与塔身内侧壁之间的空间为扫壁风进风道,夹套底部与塔身内壁之间的环形缝隙为出风口,风通过环形缝隙形成扫壁风,江苏博鸿香精香料喷雾干燥机干燥效率高,并能防止粘壁现象的发生。喷雾干燥机组仅适宜对调味料的干燥,而不适宜磷酸铁锂混合料悬浮液进行干燥,这是由于磷酸铁锂混合料流动性差,容易发生物料沉积在喷雾干燥塔底部和管道的拐弯处的现象,影响物料的输送。另外由于喷雾干燥属于瞬间干燥,而且磷酸铁锂的干燥要求控制产品的终水分很低,所以干燥塔的出风温度较高,喷雾干燥机组没有对尾气余热进行利用。

    喷雾干燥系统包括进料泵、喷雾干燥机塔体、脉冲式布袋除尘器、换热器、空气加热器;干燥塔的顶部的中央热风进口处设有热风分配器和安装在热风配器中央且与进料泵连接的雾化器,布袋除尘器底部设有出料口,出料口设有卸料阀,换热器采用板式换热器,板式换热器具有尾气进口、尾气出口、新鲜空气进口和热空气出口,喷雾干燥塔的出料口通过一号管道与布袋除尘器的进风口连接,布袋除尘器的出风口通过管道与换热器的尾气进口连接,在管道上连接有引风机,板式换热器的热空气出口通过管道与空气加热器连接,空气加热器与一高效空气过滤器连接,高效空气过滤器的出口通过管道与干燥塔顶部的热风分配器的进风口连接,与换热器的新鲜空气进口连接的管道上设有鼓风机,鼓风机的进风口连接一初中效空气过滤器;喷雾干燥机塔体的塔底连接有塔底口管,喷雾干燥塔的出料口设置在塔底口管的侧面,塔底口管内设有导流器, 导流器的底部是与塔底口管内径配合的柱体,其上部是光滑曲面。

    二、TPG系列调味料喷雾干燥机系统优势

    1、由于在喷雾干燥塔塔底口管内设有导流器, 能提高塔底口管内的风速,产品不至于在塔底部和塔底口管内沉积,又由于在管道拐弯处设置搅拌清理装置,系统能流畅输送物料,而且干燥室下料锥角设计50度,使产品顺利排出干燥室下到塔底口管内,对提高生产效率和保证产品质量都有利。

    2、调味料喷雾干燥机利用高温尾气通过板式换热器对准备进入喷雾干燥塔的空气进行预热,进入空气加热器的空气是经预热的空气,而且选择板式换热器,板式换热效率高、热损失小,热回收率可高达90% 以上,所以本系统具有明显的节能效果。

    3、磷酸铁锂混合料的终产品为微米级粉体,对产品的纯度要求较高,调味料喷雾干燥机系统设置除磁搅拌罐,一方面防止原料液沉淀,另一方面料液在进入雾化器前先除去杂质,从进料上保证产品纯度。喷雾干燥系统只在布袋除尘器的出料口收集成品,减少了污染的机会,在出料上保证产品纯度。

    4、布袋除尘器里的滤袋为PTFE净化过滤膜袋,布袋清灰效果好,除尘效率高,适应微粉级粉体的磷酸铁锂材料的干燥后收集。

    5、各通过气锤对喷雾干燥塔塔壁和布袋除尘器的筒体间隔敲打,防止粉尘附壁。
